Sıvı Seviye kontrol rölesi,dört seviyeli DCS-LLRC-04

ANASAYFA / Kuyu Depo , seviye kontrol / Sıvı Seviye rölesi , dört Seviyeli sıvı kontrol rölesi DCS-LLRC-04

Sıvı Seviye rölesi , dört Seviyeli sıvı kontrol rölesi DCS-LLRC-04

Ürün Kodu : DCSTEK-DCS-LLRC-04

Henüz yorum yapılmamış

DCSTEKNIK

DCS-LLRC-04 Seviye kontrol rolesi ile Tek bir cihazda 4 seviye sensörü ile 4 farklı seviyede izleme ve depo otomatik dolum kontrolünü güvenle sağlar Sistemde 12 VDC / 220V 8A röle çıkışı üzerinden 220AC 8A , NO VE NC KONTAK ÇIKIŞ MEVCUTTUR Tek bir cihaz ve dört seviye sensörü ile dört farklı seviyede izleme ve depo otomatik dolum kontrolü saglanabilmektedir ürün paketinde seviye sensörleri hariçtir.

%7 Havale / EFT İndirimi

₺1.033,22

Stok Durumu: Stokta Var

Ek Ürünler

sıvı & su tespit sensörü ( adet / usd ) + ₺119,32

ÜRÜN AÇIKLAMASI
ÜRÜN YORUMLARI

TAKSİT SEÇENEKLERİ

Sıvı seviyesi kontrol röleleri

Tek bir cihaz ve dört seviye sensörü ile

dört farklı seviyede izleme ve depo otomatik dolum kontrolü saglanabilmektedir

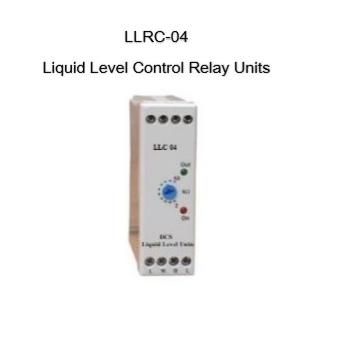

LLRC-04

Liquid Level Control Relay Units

Başlıca Kullanım Alanları ; Yanıcı ve patlayıcı özelliği olmayan her ortamda;

Su kuyularında

Likit Sıvı & Su Tank seviye kontrolünde

Sıvı Pompa terfi istasyonları

Atık su arıtma tesislerinde

Su artıma sistemleri

Drenaj kuyularında

...

dört farklı seviyede izleme ve depo otomatik dolum kontrolü saglanabilmektedir

Depo Uygulamaları

Tanklardaki sıvı seviye kontrolünü sağlamak için kullanılabilir, hassasiyet ayarı sayesinde farklı tip ve yoğunluktaki sıvı seviyelerini başka bir röleye gerek kalmadan seviye rölesi LLRC-04 ile kontrol edebilirsiniz.

Su Kuyuları Seviye Kontrolü

Seviye rölesi su kuyularındaki pompa motorlarını , su seviyesine baglı olarak mükemmel zamanlama ile kontrol edilmesini sağlar ,devreye alıp devreden çıkartabilir. Pompaların su seviyesine baglı olarak otomatik olarak kontrol edilmesinde kullanılabilir.

Atık Su Arıtma Tesisleri

Atık su tesislerinde , atık su ( sıvı) seviye izleme ve seviye kontrolleri atık su arıtma işleminde önemli bir rol oynamaktadır. Bu alanda da LLRC-04 güvenle kullanılabilir.

Depolama Tesisleri

Seviye kontrolü, büyük ve küçük depolama tanklarında, su taşmasını önlemek için veya seviyeyi istenen sınırlar içerisinde tutmada , seviye kontrol işlemleri büyük önem taşımaktadır. Bu alanda da LLRC-04 güvenle kullanılabilir.

DCS LLRC-04 Sıvı seviyesi kontrol röleleri, sıvı seviyesini izleyen ve istenen seviyeyi kontrol altında tutmaya yarayan , iletken sıvıların karışım seviyelerini ve oranlarını düzenlemek ve kontrol etmek için kullanılabilen ideal çözümlerdir.

DCS LLRC-04 Sıvı seviyesi kontrol röleleri , Ürün taşma , pompaların kuru çalışma koruması, doldurma ve boşaltma uygulamalarının yanı sıra maksimum ve minimum seviye alarmı için kullanılabilen, maksimum yada minimum seviyesine ulaştığını tespit edebilen , sıvı seviyesinin ve sıvı seviyelerini istenen aralıkta tutmak için pompa yada vanaların hareketlerini kontrol edebilen çok fonksiyonlu bir sistemdir.

DCS LLRC-04 Üzerindeki Hassasiyet ayarı sayesinde çeşitli iletken sıvılarda rahatlıkla kullanabilir

DCS LLRC-04 Sıvılarda elektroliz olayının oluşmaması için sıvıya bir sinyal uygulamamaktadır

DCS LLRC-04 Sahada kullanım şekli ; Röle çıkışı ile solenoid vana bobinine veya motorun kontaktörüne sinyal göndererek otomatik kontrol sağlanmış olur. Ayrıca gerekiyors alarm amaçlı ilave röleler üzerinden sinyal veya ışıklı uyarı almak mümkündür. İlave ek bir butonla bu devreye manuel olarak kumanda edilebilme olanagıda vardır.

DCS LLRC-04 sıvı seviye kontrol rölesi en az 1 en cok 4 elektrotlu çalışabilmektedir. ¼ , ½ ¾ ve 4/4 dolu seviyeleri ledlerle izlenebilir.

Dört elektrotlu Çalışma;

Dört elektrotlu çalışma için A , B , C ve D elektrotu olmak üzere dört elektrot kullanılmalıdır. Hazne içindeki sıvının seviyesi A elektroduna ulaştığı anda çıkış rölesi devreden çıkar motor durur, seviye A elektrotunun altına indiğinde röle konumunu değiştirir ve pompa devreye girer.

Üç elektrotlu çalışma:

Üç elektrotlu çalışma için A , B ve C elektrotu olmak üzere üç elektrot kullanılmalıdır. Hazne içindeki sıvının seviyesi B elektroduna ulaştığı anda çıkış rölesi konum değiştirir pompa motoru durur, seviye B elektrotunun altına indiğinde röle konumunu değiştirir , pompa devreye girer.

iki elektrotlu çalışma:

İki elektrotlu çalışma için A ve B elektrotu olmak üze iki elektrot kullanılmalıdır. Hazne içindeki sıvının seviyesi B elektrotuna ulaştığı anda çıkış rölesi çeker. Seviye B elektrotunun altına indiğinde çıkış rölesi bırakır.

Teknik Bilgi ;

İşletme Gerilimi : Lütfen cihaz etiketlerine bakınız ( 220 VAC - 12- 24 VAC , 12-30VDC 3A )

İşletme gerilim aralığı : 150-300V AC

İşletme frekansı : 50 Hz

Güç tüketimi(Max) : 2,5VA

Üst - Alt elektrot hassaiyet ayarı : Ayarlanabilir (0 –100 KOhm )

On - Off delay : 1sn sabit

Ayar doğruluğu : + veya - %5

Çıkış Rölesi : 5A 250V AC

Çalışma sıcaklığı : -10°C...50°C

Kablo Kesitleri : 2,5 mm2 çok damarlı

Montaj Tipi : Ray tipi ,klemes rayına
